当前位置: 首页 > 研究动态 > 正文
具有不对称润湿性和松针状结构的多功能纳米纤维膜，可增强吸湿排汗
  • 阅读次数：
  • 发布时间：2024-03-11
  • 更新时间：2026-02-03

在这项研究中，研究人员通过将氧化锌纳米棒生长在亲水纤维上，制备了具有不对称润湿性和松针状结构的PVDF/(PAN-ZnO)膜。

1、首先在PAN纤维中引入了Zn(Ac)2，并在130°C的热处理条件下将其转化为ZnO。

2、然后，通过水热反应，在PVDF/(PAN-ZnO)膜的PAN-ZnO纤维中原位生长了ZnO纳米棒。

3、最终，经过充分的水洗和干燥，得到了具有不对称润湿性和松针状结构的PVDF/(ZnO NRs@PAN)膜。

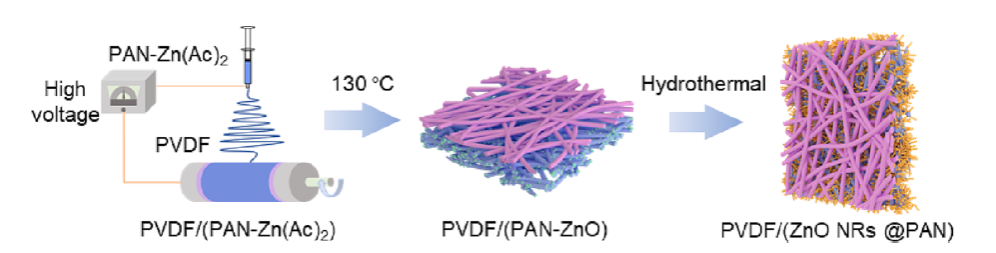

图1 PVDF/(ZnO NRs@PAN)纳米纤维膜的制备工艺示意图。

纳米纤维膜的不对称润湿性促进了水分的定向输送，从而增强了吸湿性能。这是通过设计具有疏水和亲水区域的膜来实现的，允许水的单向运动。在亲水性纤维上存在松针状氧化锌纳米棒，进一步增强了这种定向输水机制，降低了输水所需的驱动力，最终提高了吸湿能力。

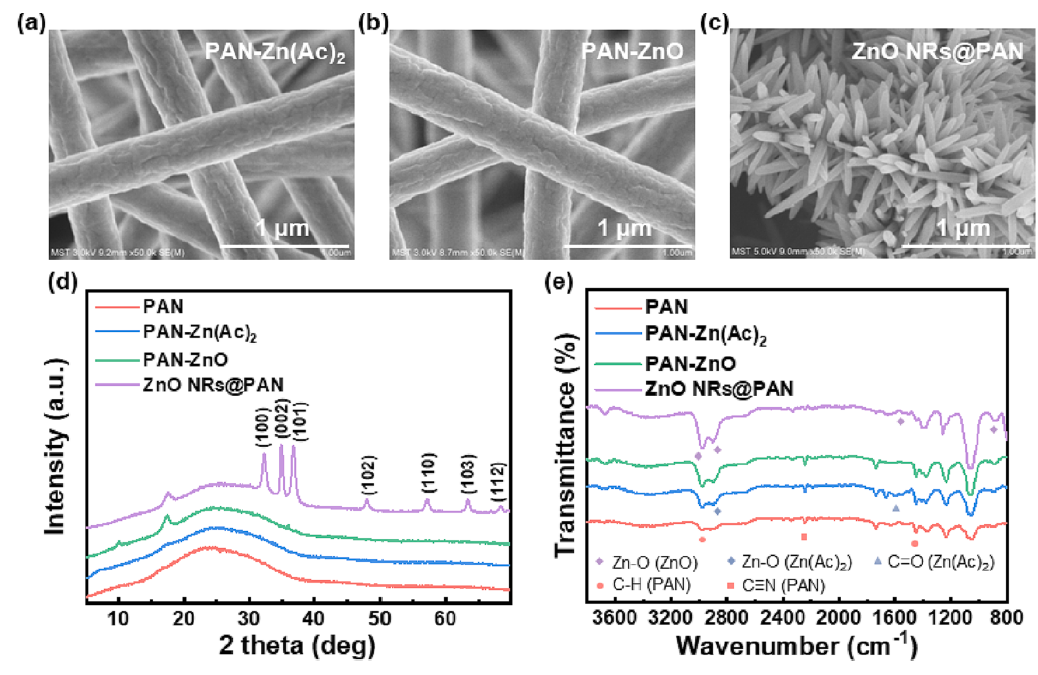

图2 (a-b)不同制备阶段PAN膜的SEM图像，(d) XRD， (e) FTIR。

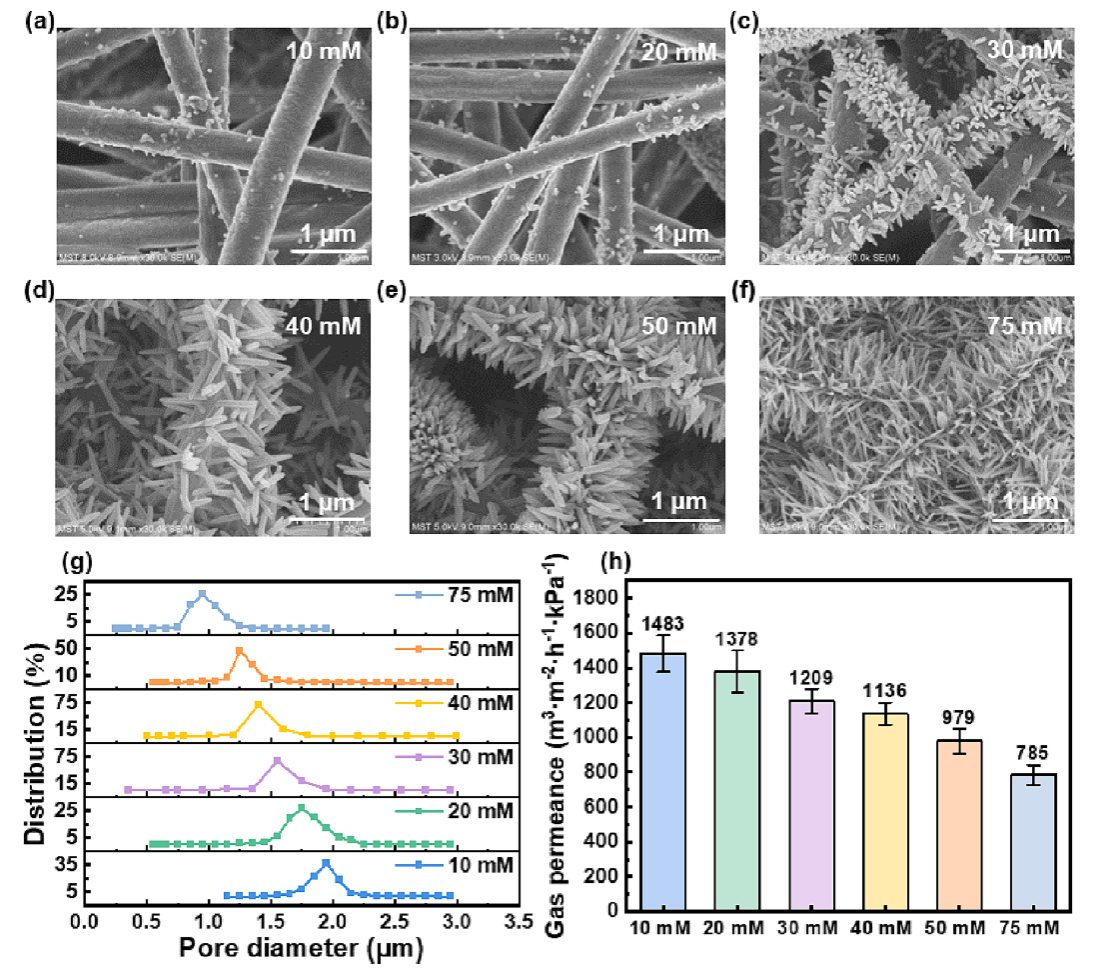

图3 在Zn2+浓度为10、20、30、40、50和75 mM的不同溶液中制备的ZnO@PAN纤维的

(a-f) SEM图像，(g)孔径分布，(f)气体渗透率。

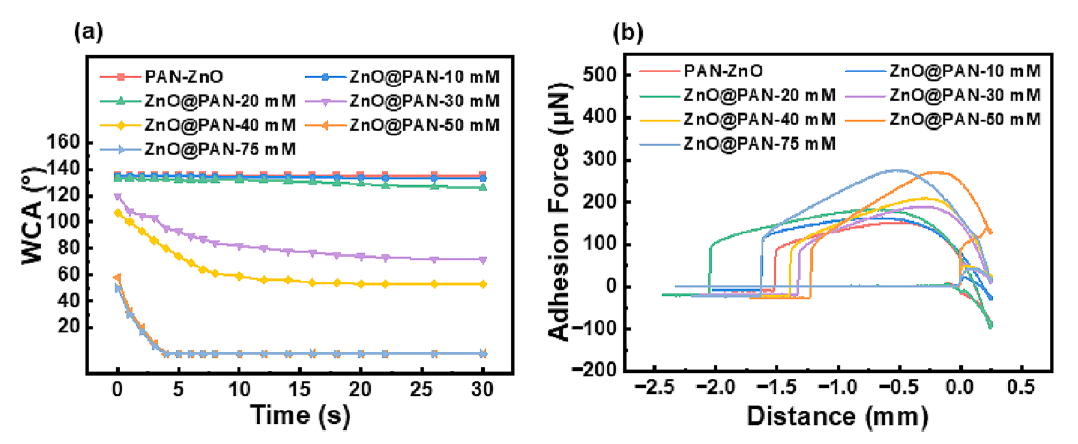

图4 (a)不同ZnO形貌下ZnO@PAN的水接触角和(b)附着力。

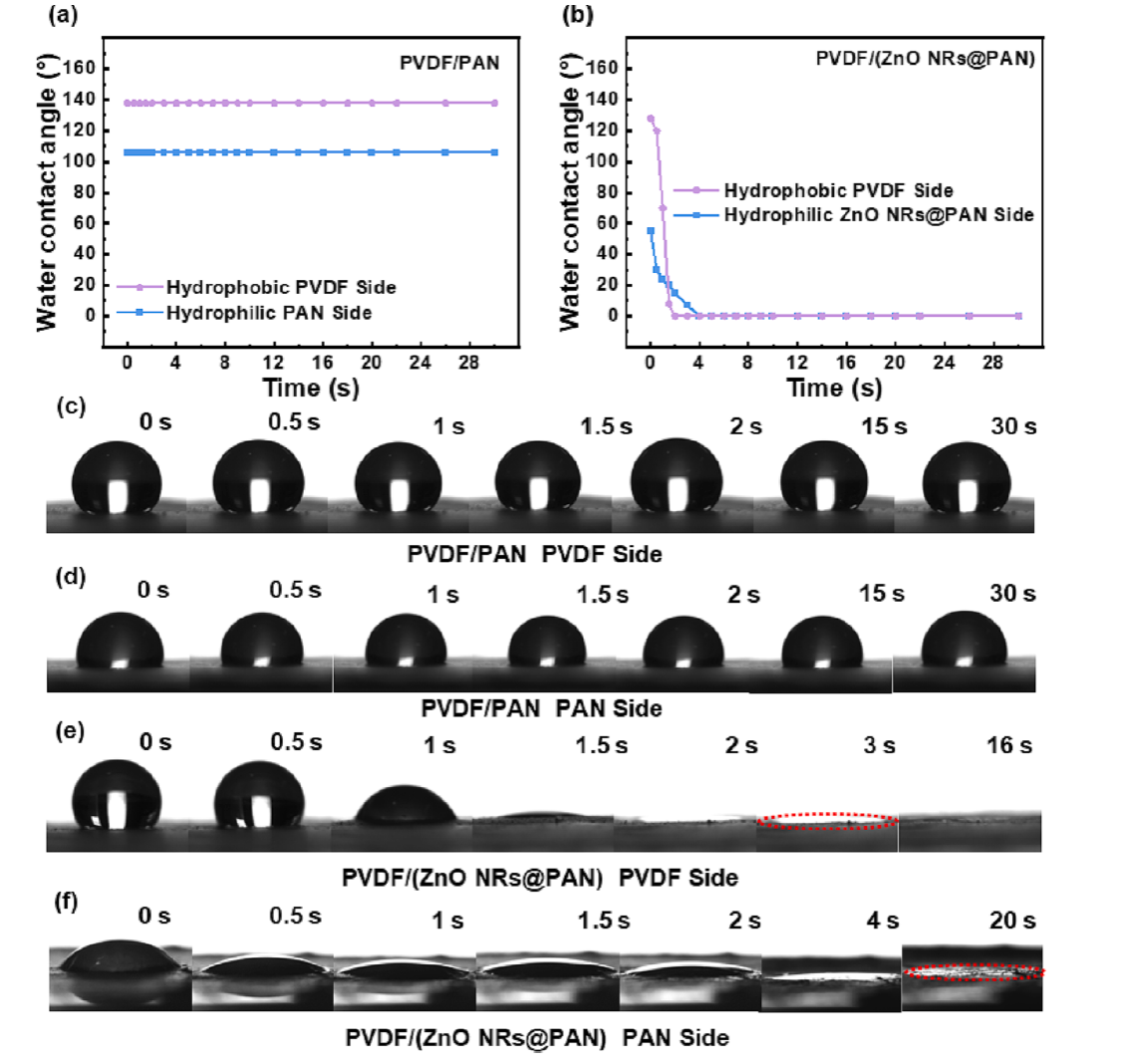

图5 (a-b) WCA曲线和(c-f)水滴在PVDF/PAN和PVDF/(ZnO NRs@PAN)膜不同侧面的光学照片。

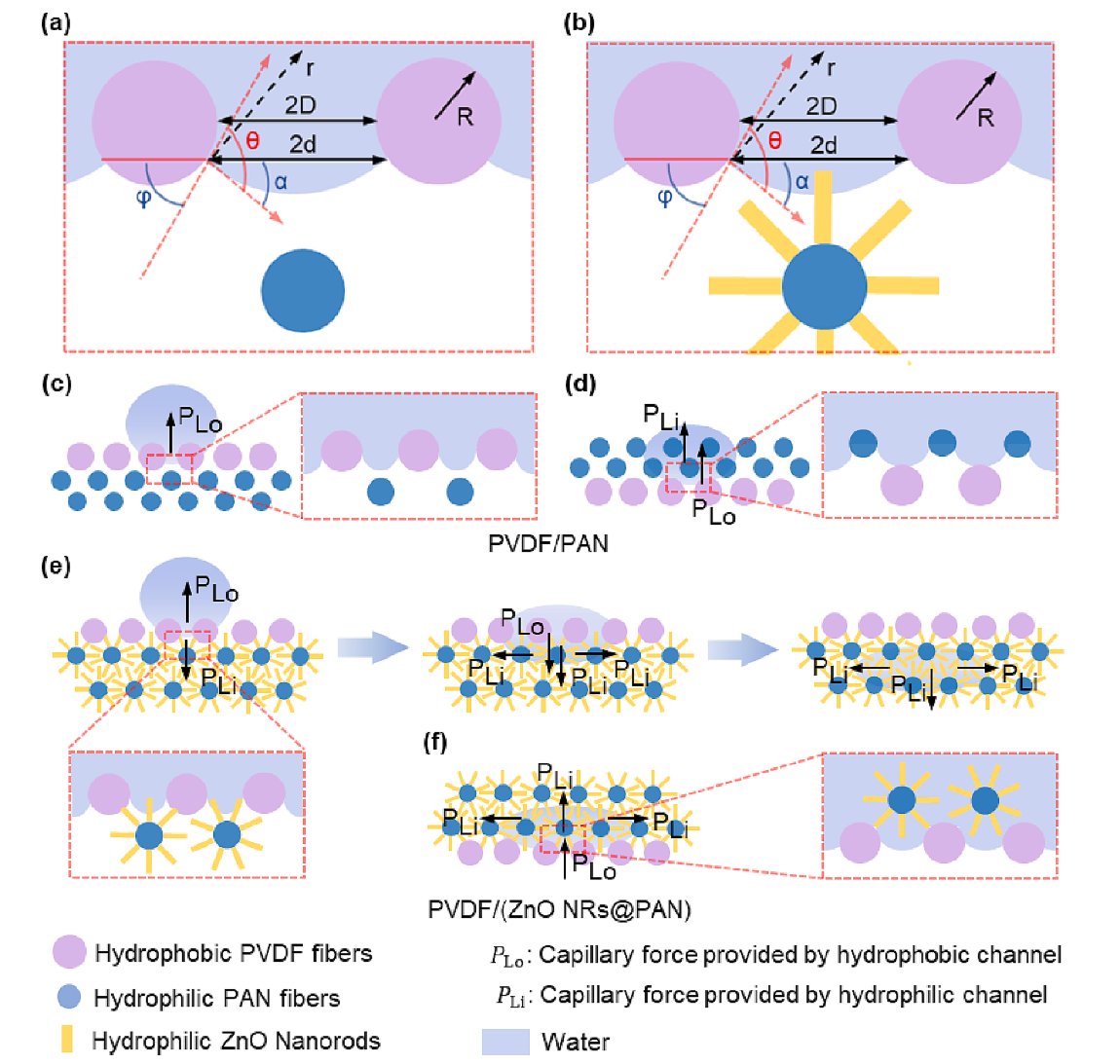

图6 (a-b)用力分析推导拉普拉斯压力的详细公式。(c-f)具有不对称润湿性和针状ZnO纳米棒的膜中可能的水输运机制。

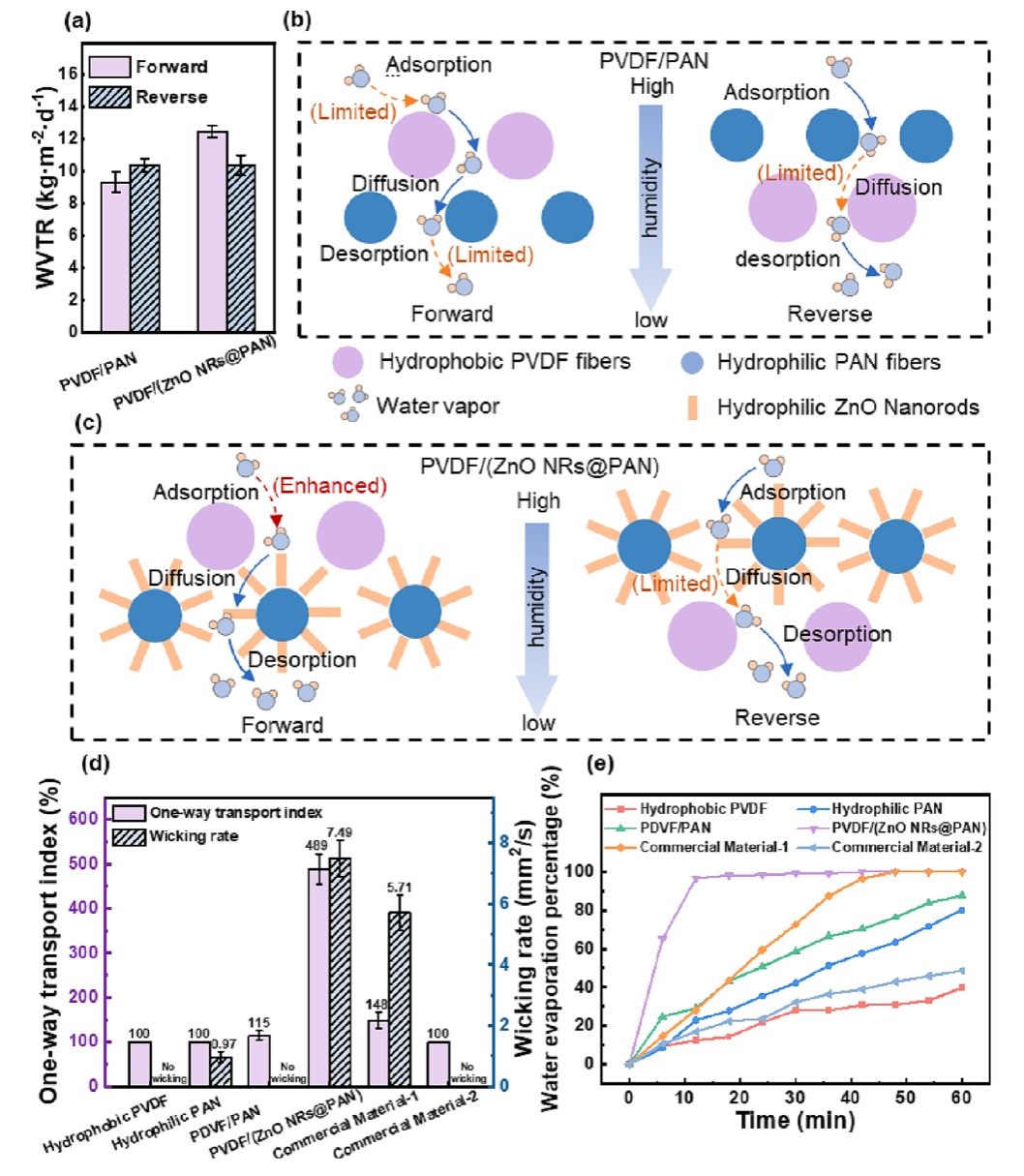

图7 (a) PVDF/PAN和PVDF/(ZnO NRs@PAN)膜的WVTR和(b-c)可能的水汽输送机制。

(d)单向水输运指数、吸干速率；(e)样品水分蒸发能力。

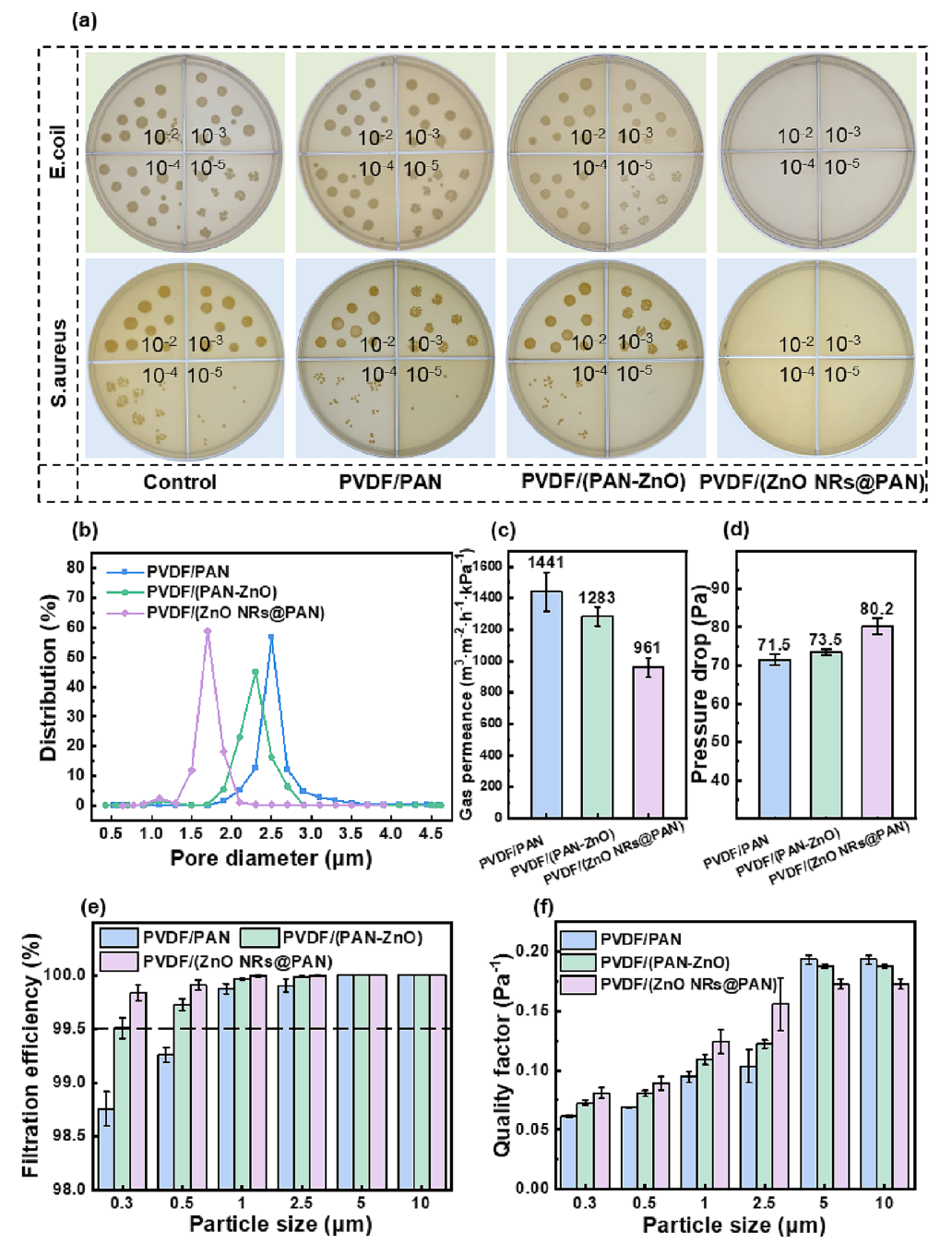

图8 (a)空白对照组、PVDF/PAN、PVDF/(PAN-ZnO)和PVDF/(ZnO)NRs@PAN)膜琼脂培养皿上大肠杆菌和金黄色葡萄球菌菌落的光学图像、(b) PVDF/PAN、PVDF/(PANZnO)和PVDF/(ZnO NRs@PAN)的孔径分布、

(c)空气渗透率、(d)压降、(e) PM过滤效率和(f)质量因子。

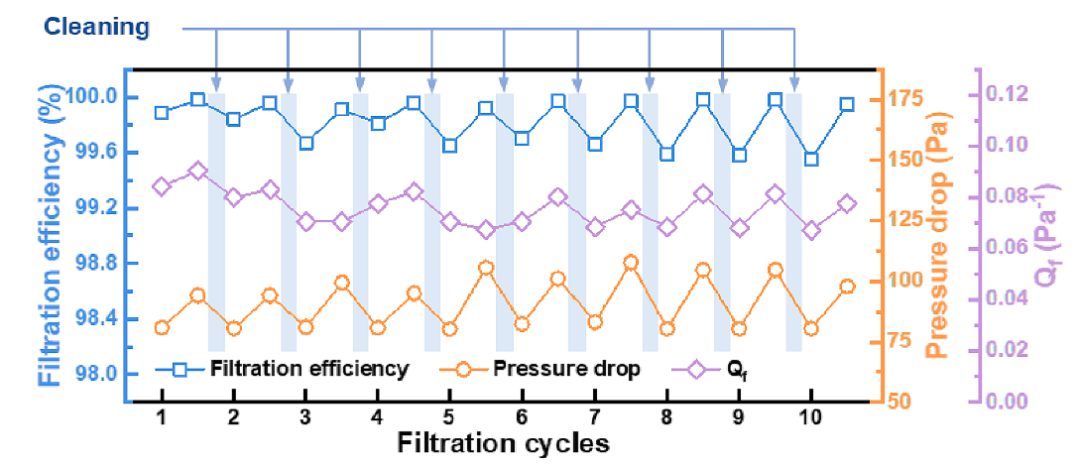

图9 研究了PVDF/(ZnO NRs@PAN)膜在使用和清洗过程中的过滤效率、压降和质量因子(Qf)。

相关论文信息：https://doi.org/10.1016/j.cej.2023.143709


来源：电纺进展
